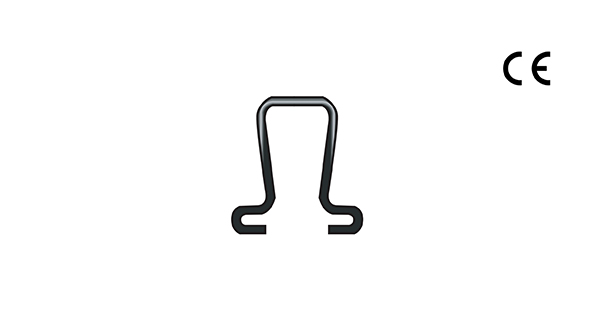

Stålsøjlebinder

Anvendelse

• Når der opføres skalmur ved IPE og HEB stålsøjler
• Binderne klemmer omkring begge sider på stålsøjlernes flanger. Formuren har dermed et lige og stabilt træk i stålsøjlerne.
• Binderne lagerføres så de passer præcist til den enkelte stålsøjle og den afstand der måtte være mellem søjle og formur.
• Mål er den afstand der er mellem forkant af flangen og bagkant af formur.
• Ved bestilling skal der oplyses stålsøjletype og den frie afstand mellem søjle og formur.
• Eks. til en HEB 100 med 20mm fri afstand mellem søjle og formur, skal der bruges en binder til HEB 100 0-30mm.

Montering

• Binderen monteres på begge flanger af stålsøjlen og fastholdes på søjlen af ”klemmeeffekten”

• Binderen kan flyttes på søjlen så den passer ud for skiftet

• Indmuringslængden i formuren skal være mindst 40 mm

• Dæklaget skal være mindst 25 mm

• Binderlængden og typen bestemmes af stålsøjle type samt afstand mellem søjle og mur

• Binderen skal monteres med fald mod formuren

• Antal bindere og dimensionering fastsættes i henhold til gældende normer
