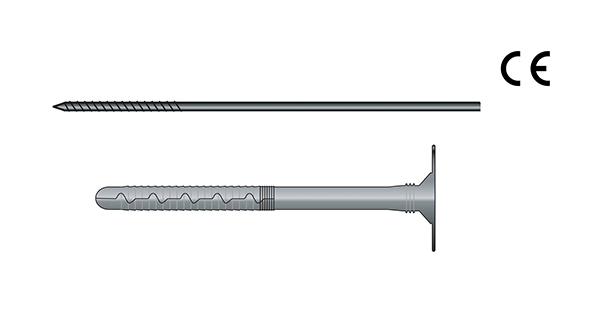

IsolerFIX med murbinder

Anvendelse

• Fastgørelse af PIR/PUR/EPS samt andre faste isoleringsplader.
• IsolerFIX med murbinder anvendes til skalmuring på faste isoleringsplader.
• IsolerFIX med stålsøm anvendes til to-lags montage eller til byggeri uden opførsel af skalmur.
• Ø60mm ankerplade, Ø10mm dybel.
• Op til 240mm isolering.
• Hurtig og enkel montering i mursten og beton.
• Forbor Ø9,5mm bor i teglsten og Ø10mm til beton.

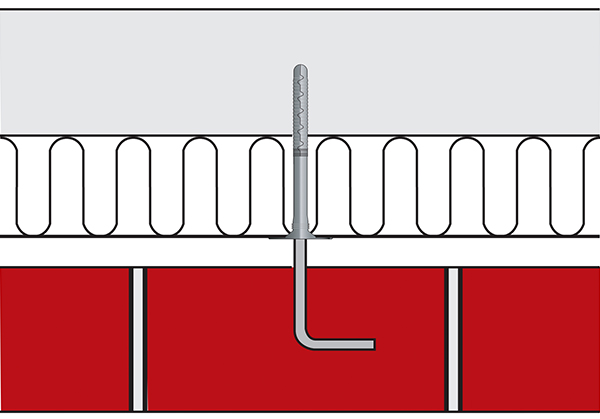

Montering

Teglsten

• Forbor med 9,5 mm bor. Borehul skal være 10 mm mere end monteringsdybden
• Monter pluggen min. 60 mm i bagmur
• Slå binderen min. 60 mm i pluggen med slagdorn og hammer (Dorn plan med pluggen)
• Ombuk binderen mindst 50 mm med slagdornen
• Indmuringslængden i formuren skal være mindst 40 mm
• Dæklaget i formuren skal være mindst 25 mm
• Binderlængde skal mindst være: pluglængde + hulrum + 90 mm
• Pluglængde skal være min. 60 mm + isoleringstykkelse

Beton

• Forbor med 10 mm bor. Borehul skal være 5 mm mere end monteringsdybden
• Monter pluggen min. 60 mm i bagmur
• Slå binderen min. 60 mm i pluggen med slagdorn og hammer (Dorn plan med pluggen)
• Ombuk binderen mindst 50 mm med slagdornen
• Indmuringslængden i formuren skal være mindst 40 mm
• Dæklaget i formuren skal være mindst 25 mm
• Binderlængde skal mindst være: pluglængde + hulrum + 90 mm
• Pluglængde skal være min. 60 mm + isoleringstykelse.

• Binderen skal monteres med fald mod formuren
• Antal bindere og dimensionering fastsættes i henhold til gældende normer

Tilbehør

• Slagdorn til montage af binderen
• Bor 9,5 mm
• IsolerFIX med stålsøm til at fastholde det første lag isoleringen ind til bagmuren
