Forankringsskinne, Rustfrit stål

Anvendelse

  • Når der opføres skalmur ved eksisterende facade.
  • Ved nybyggeri eller renovering.
  • Ved smalle hulrum, hvor der behov for en murbinder til at optage differensbevægelser.
  • Fastgøres til bagmur med egnet rustfri skrue.
  • Hurtig montering af skinne og murbinder, der kan dækkes store flader på kort tid.
  • Skinnebinderen fastgøres i de for-perforede huller – helt uden brug af værktøj

Links og download

5

Produktart/Montering

5

CE-mærkning, Ydeevnedeklaration DoP

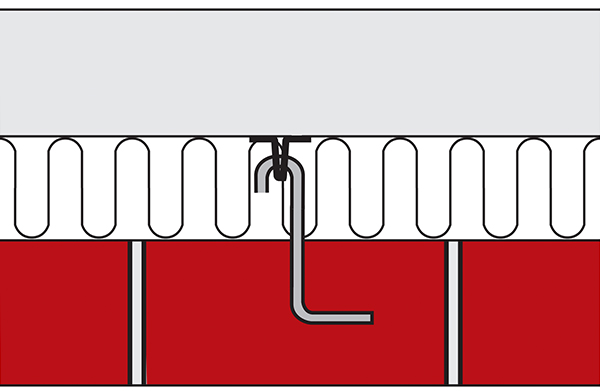

Montering

  • Skinnen skrues lodret på bagmuren i top og bund, med egnet rustfri skrue
  • Binderen monteres i skinnen under opmuringen
  • Skinnen skal fastgøres ud for hver bindermontage med max. 400 mm afstand mellem hver skruemontage
  • Indmuringslængden i formuren skal være mindst 40 mm
  • Dæklaget i formuren skal være mindst 25 mm
  • Binderlængde skal mindst være 40 mm + hulrum
  • Binderen skal monteres med fald mod formuren
  • Antal bindere og dimensionering fastsættes i henhold til gældende normer

Varianter

Forankringsskinne – rustfrit stål EN 1.4301
Varenr.
DB
Type
Dim i mm
Mål i mm
Hulrum*
Stk/enh
Enh
21050210
1706943
T-type
0,8
2400x39
min. 15mm
1
Stk.

* vejledende mm.

Skinnebinder – T-type – rustfrit stål
Varenr.
DB
Dim i mm
Mål i mm
Hulrum*
Stk/enh
Enh
21050150
1706954
4,00
100
max. 60mm
200
Ks.
21050155
1795317
4,00
120
max. 80mm
200
Ks.
21400100
-
4,00
Efter ordre
-
1
Stk.

*max. og vejledende mm.
