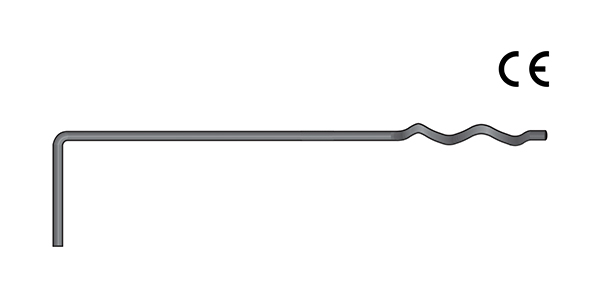

Bølgeanker

Anvendelse

  • Ved opførelse af skalmure ved eksisterende facade eller bagmur
  • Til montering i tegl, blokke eller beton

Links og download

5

Produktart/Montering

5

CE-mærkning, Ydeevnedeklaration DoP

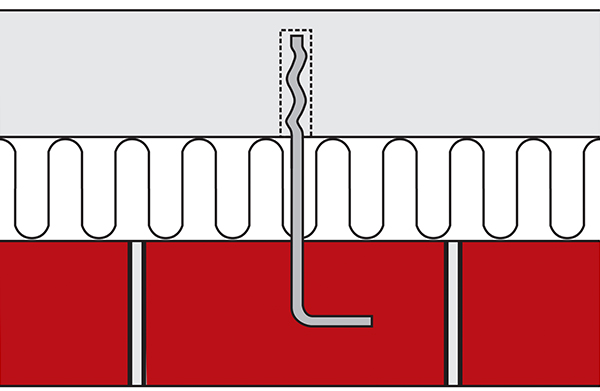

Montering

  • Der forbores et ø 12 mm hul, dybde 70-80 mm i bagmuren
  • Hullet renses for borestøv
  • Hullet fyldes med klæbemasse anvist af ARMINOX®
  • Binderen monteres mindst 70 mm i hullet og drejes 1⁄2 omgang
  • Indmuringslængden i formuren skal være mindst 40 mm
  • Dæklaget i formuren skal være mindst 25 mm
  • Binderlængden skal mindst være 110 mm + hulrum
  • Binderen skal monteres med fald mod formuren
  • Antal bindere og dimensionering fastsættes i henhold til gældende normer

Tilbehør

  • Isoleringsholder, anvendes hvor hulrummet er større end isoleringstykkelsen, eller for at holde isoleringen væk fra formuren
  • Klæbemasse.
  • Komprimeringsskive

Varianter

Ø4mm – rustfrit stål
Varenr.
DB
Dim i mm
Mål i mm
Hulrum*
Stk/enh
Enh
20950100
2941532
04,00
140/50
20
500
Ks.
20950105
2941540
04,00
190/50
70
500
Ks.
20950110
2941557
04,00
220/50
100
500
Ks.
20950115
2941565
04,00
240/50
120
500
Ks.
20950120
2301633
04,00
270/50
150
500
Ks.
20950130
2301636
04,00
300/50
180
500
Ks.

*Max. og vejledende mm.
