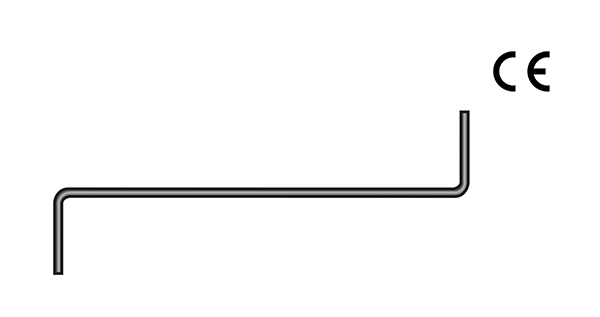

Z-binder

Anvendelse

  • Til opmuring af dobbelte mure i nybyggeri.
  • Ved opmuring i sten og blokke.
  • Kan også anvendes ti porebeton helvægselementer.

Links og download

5

Produktart/Montering

5

CE-mærkning, Ydeevnedeklaration DoP Ø3mm

5

CE-mærkning, Ydeevnedeklaration DoP Ø4mm

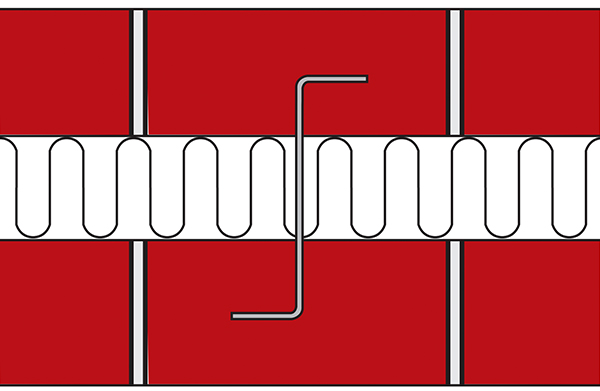

Montering

  • Indmuringslængden skal være mindst 40 mm i for- og bagmuren
  • Dæklaget i for-og bagmuren skal være mindst 25 mm
  • Binderlængden skal være mindst 80 mm + hulrum
  • Binderen skal monteres med fald mod formuren
  • Antal bindere og dimensionering fastsættes i henhold til gældende normer

Tilbehør

  • Isoleringsholder, anvendes hvor hulrummet er større end isoleringstykkelsen, eller for at holde isoleringen væk fra formuren

Varianter

Ø3mm – rustfrit stål
Varenr.
DB
Dim i mm
Mål i mm
Hulrum*
Stk/enh
Enh
20050100
2937290
03,00
50/125/50
45
600
Ks.
20050105
2937308
03,00
50/150/50
70
600
Ks.
20050110
2937316
03,00
50/200/50
120
600
Ks.
20050115
2937324
03,00
50/220/50
140
600
Ks.
20050120
2937332
03,00
50/250/50
170
600
Ks.
20050125
2937340
03,00
50/300/50
220
600
Ks.

*Max. og vejledende mm.

Ø4mm – rustfrit stål
Varenr.
DB
Dim i mm
Mål i mm
Hulrum*
Stk/enh
Enh
20050200
5935721
04,00
50/125/50
45
500
Ks.
20050205
2937357
04,00
50/150/50
70
500
Ks.
20050210
2937365
04,00
50/200/50
120
500
Ks.
20050215
2937373
04,00
50/220/50
140
400
Ks.
20050220
2937381
04,00
50/250/50
170
400
Ks.
20050225
5935729
04,00
50/275/50
195
400
Ks.
20050230
2301557
04,00
50/300/50
220
250
Ks.
20050235
2301558
04,00
50/350/50
270
250
Ks.
20050240
2301559
04,00
50/375/50
295
250
Ks.
20050245
2301561
04,00
50/400/50
320
250
Ks.
20050250
2301592
04,00
50/450/50
370
250
Ks.
20050255
1263558
04,00
50/500/50
420
250
Ks.

*Max. og vejledende mm.

Tilbehør
Varenr.
Varenr. 24000190
DB
5729353
Navn
Iso-holder
Type
Blå
Mål i mm
55x65
Stk/enh
250
Enh
Ps.
